产品
FD-CM7

FD-CM7

FD-CM7车辆分离型系列,光幕用于机械加工设备、危险工作区域,防止机械设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害,保护人身和设备安全。

如需详细产品选型,请联系我们 返回
功能及特点

专为车辆分离检测而设计

光轴间距可选20mm,40mm

对射距离最远可达20m

具备自检功能,可监测异物遮挡光束并自动屏蔽异常光束

外罩内置电加热玻璃、温度控制器、湿度控制器,自动调温

使用高能量、高穿透率进口光电管,性能稳定可靠

独特程序运算,可设定遮挡物达到要求尺寸才输出信号

能够与上位机进行通讯

基本参数
光幕形式对射式
保护距离0.1…20m
保护高度620mm、1260mm(20mm光轴间距)
光轴间距20mm、40mm
分辨率25mm、 45mm
光轴数量20mm间距 : 32、 64
响应时间0.4ms+(N * 0.1)ms,N为光轴数
发射与接收间最大安装偏差±10°
防护电路过压保护、 过流保护、 接反保护
同步方式线同步
信号指示正常:绿灯常亮;对光不良:红灯常亮,CP异常:红绿灯闪烁
绝缘电阻>100MΩ
发射光源红外,940nm
截面尺寸光幕:35*50mm:防护外壳:130*130mm
抗光干扰100000Lux(入射角>5°)
温度开关机械式尼龙膜触发开关,20%...80%RH
主控器加热部件启动时,前部的红色LED发光
电气参数
光幕工作电压24VDC±15%
输出类型PNP,NPN,RS485
电压降≤2.0V
输出电流≤100mA
功耗<5W
防护外罩工作电压24VDC±10%
防护外罩工作电流10A
机械参数
外壳材料铝合金
罩子结构不锈钢材质;自调节加热玻璃窗口
环境条件
工作环境温度﹣40…+55℃
工作湿度<85%RH(20℃时)
保存环境温度﹣55…+80℃
防护级别IP65

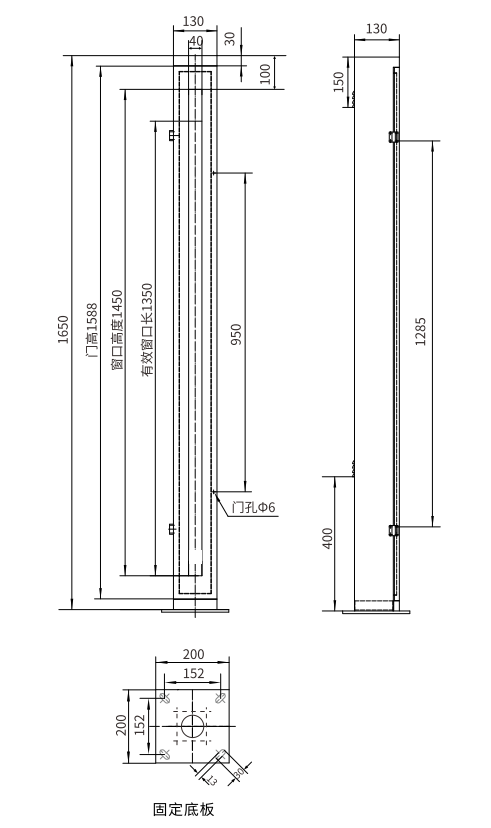

外形尺寸

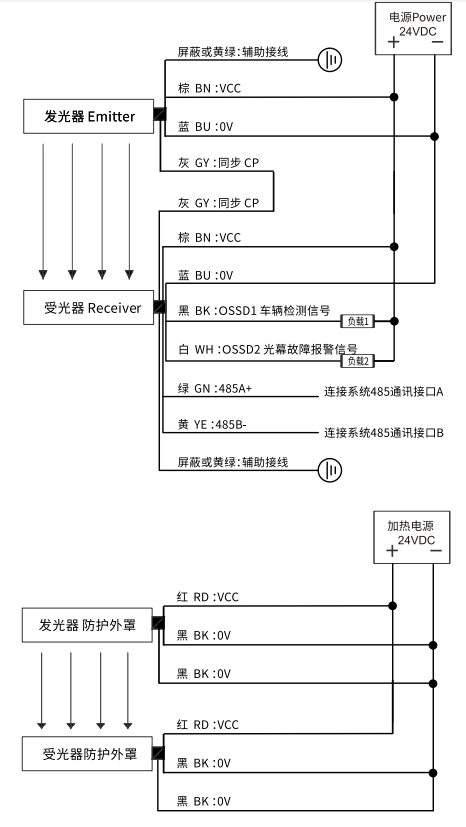

接线图
