LDC4A

LDC4A

LDC4A接触式位移传感器,采用磁场感应变化检测原理,适用于机床设备、纺织、自动化流水线、物流运输等行业场景。

如需详细产品选型,请联系我们 返回
功能及特点

检测量程为3mm

重复精度可达0.001mm

触发力仅需0.6N,动作频率120次/分

纯金属外壳,防护、抗干扰能力强

探杆式、平头式触发结构可选

基本参数
型号探杆型:LDC4A.3PS2.□ / LDC4A.3NS2.□
平头型:LDC4A.9PS2.□ / LDC4A.9NS2.□
量程3mm
重复精度0.001mm
回查<0.1mm
探头说明探杆型:适合安装狭小空间,细长的探杆可轻松
伸入孔洞/凹槽/缝隙/狭窄内部测量。
平头型:更大接触面,更适合平面物体。
电气参数
供电电压5…24VDC
输出信号PNP或NPN
输出电流10mA
消耗电流10mA以下
机械参数
安装M8螺母安装
指示灯红色:信号指示
电缆2m 0.15mm² 3芯电缆
重量约50g
环境条件
工作温度﹣20...﹢85℃
存储温度﹣30...﹢70℃
环境湿度35%...95%
环境照度白炽灯:受光面照度3000lux以下
防护等级IP67

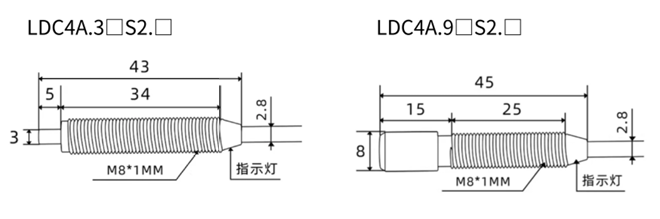

外形尺寸

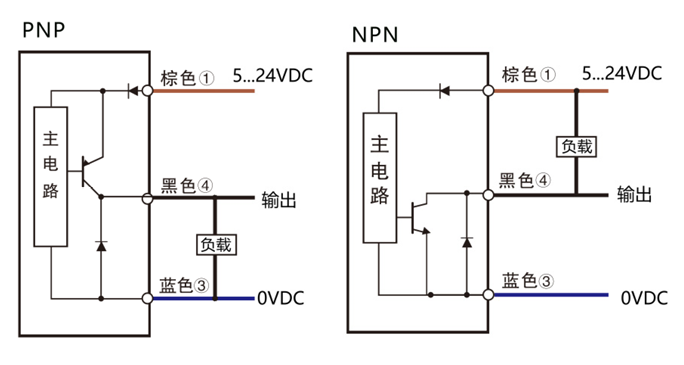

接线图
