PS203三相电源

PS203三相电源

PS203系列导轨式经济型三相电源，主要用于通用各行业，如包装机械、橡胶机械、纺织机械、印刷机械、仓储物流、锂电储能等设备。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

额定功率240W / 480W / 960W可选

输入电压320-600VAC/450-850VDC

交直流输入共用同一输入端子

输出24VDC/48VDC可选

默认金属外壳，具备散热良好性能

导轨式安装，方便简单

具备输出短路、过流、过压、超温保护

基本参数
输入相数三相
额定功率240W / 480W / 960W
输出电压24V / 48V
效率-典型/380VAC输入92%…96%
电气参数
输入电压320…600VAC / 450…850VDC
频率50/60Hz
高谐波电流符合EN61000-3-2
输出电压可变范围24…28V / 48…55V
过电流保护有，110%Io-150%Io，自恢复
过电压保护输出24V: 当≤35V输出电压关断，输入重启恢复
输出48V: 当≤60V输出电压关断，输入重启恢复
短路保护恒流模式，可⻓期短路保护，⾃恢复，短路状态消失
后，恢复时间⼩于 5s
机械参数
外壳材料金属 AL1100
尺寸详见尺寸图
重量240W：750g；480W：1150g；960W：1650g
输出指示灯绿⾊指⽰灯，当额定电压为80%...90%或以上时亮
环境条件
工作温度﹣40…+85℃
存储温度﹣40…+85℃
使用/保存环境湿度10%...95% / 0%...95%
耐电压（测电流10mA）4.0kVAC，1分钟 (所有输⼊和输出之间) ；
2.0kVAC，1分钟 (所有输⼊和PE端⼦之间) ；
0.5kVAC，1分钟 (所有输出和PE端⼦之间)
绝缘电阻100M以上(所有输出和所有输⼊/PE端⼦之间)，
500VDC时
耐振动10...55Hz，0.375mm单振幅，3轴⽅向各2⼩时
10...150Hz，0.35mm单振幅(5G以下)，3轴⽅向各
80分钟
耐冲击150 m/s2，±X、±Y、±Z⽅向各3次
冷却方式自然冷却
防护等级IP20

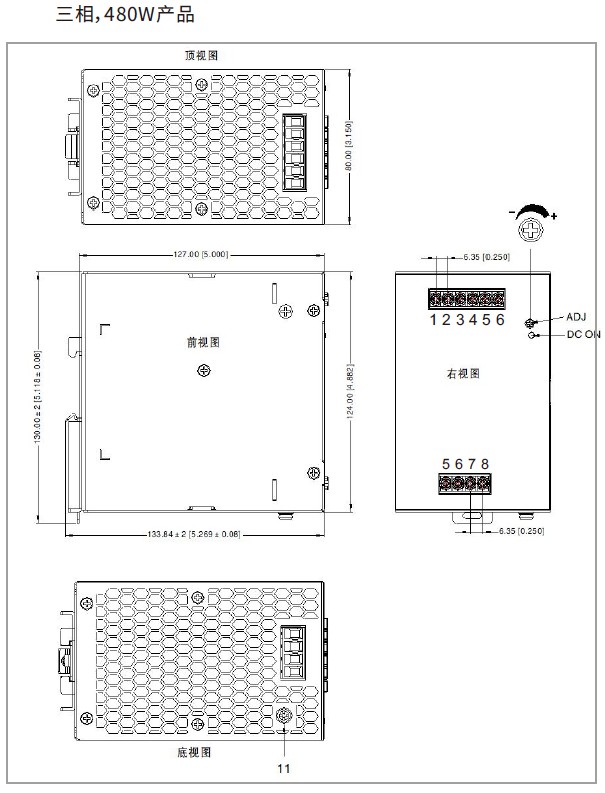

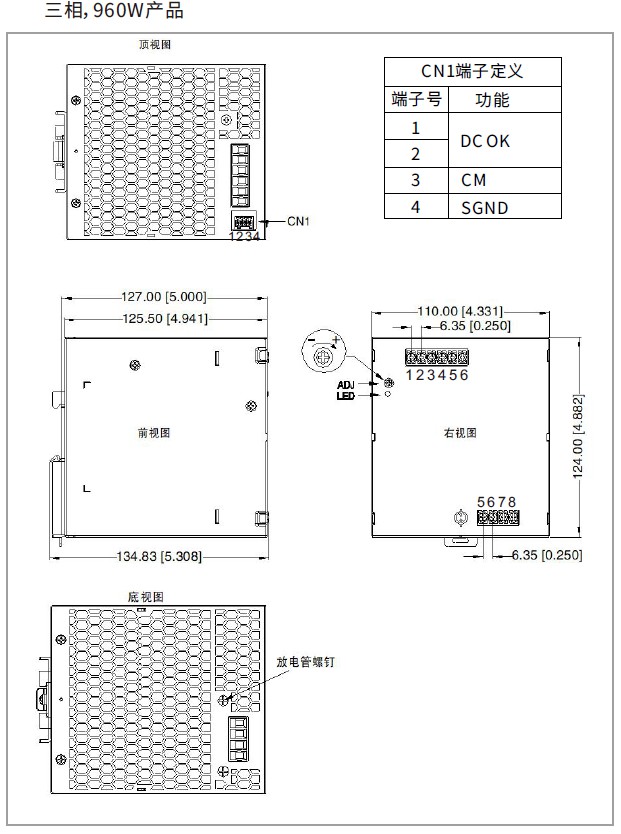

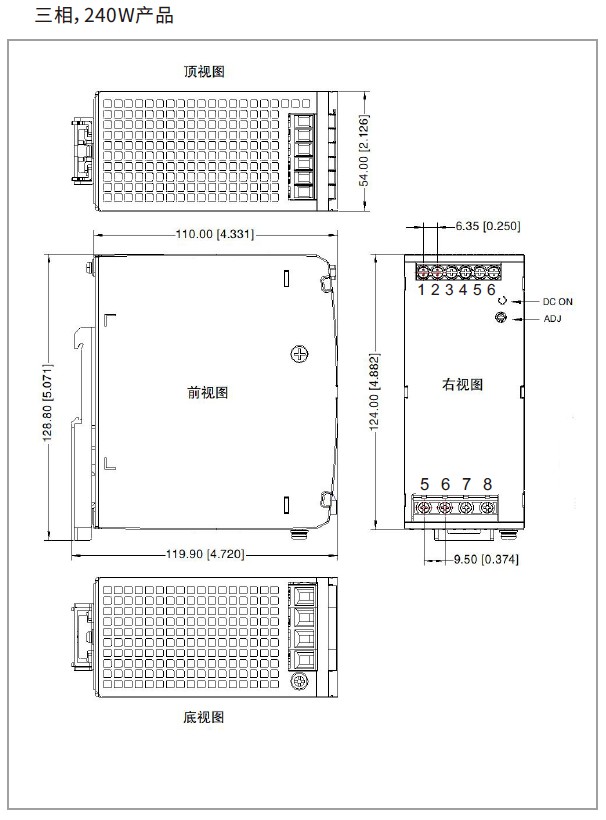

外形尺寸

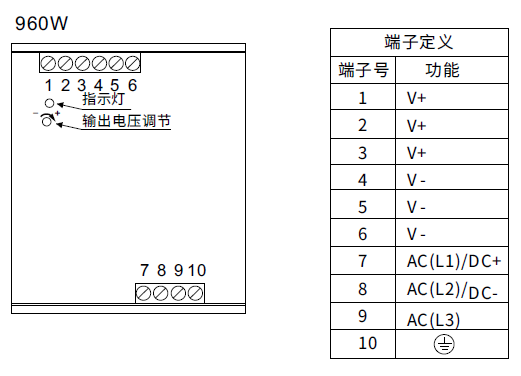

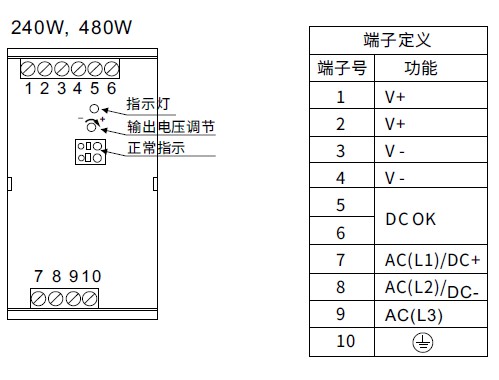

接线图
