FD-CFC2

FD-CFC2

FD-CFC2安全继电器模块适⽤于⾼安全要求的⼯业现场中对各种信号的监控,包括急停按钮、安全⻔开关、安全光栅信号。

如需详细产品选型,请联系我们 返回
功能及特点

2路输⼊,可接⼊安全光幕,安全⻔锁,安全⻔或急停按钮

继电器输出:3个常开触点,1个常闭辅助触点

⼿动复位和⾃动复位选择

⾃检功能冗余电路

符合ISO 13849-1标准

电源防反接保护

内部电路具备交叉故障监控功能

基本参数
响应时间<20ms
吸合时间<100ms
上电启动<1s
电气参数
供电电压24VDC±10%
额定功耗<3W
保护电路输入电源过压保护、防反接保护
安全输入双NPN常闭输入或双PNP常闭输入或双通道安全门
输入或急停按钮
安全输出3路常开无源触点,1路常闭无源触点
触点容量5A/250VAC或6A/24VDC
机械参数
外形尺寸117×100.6×22.5mm
安装方式35mm导轨
电气寿命100万次
机械寿命1000万次
环境条件
工作温度﹣25…+60℃
存储湿度﹣40…+85℃
防护等级IP20

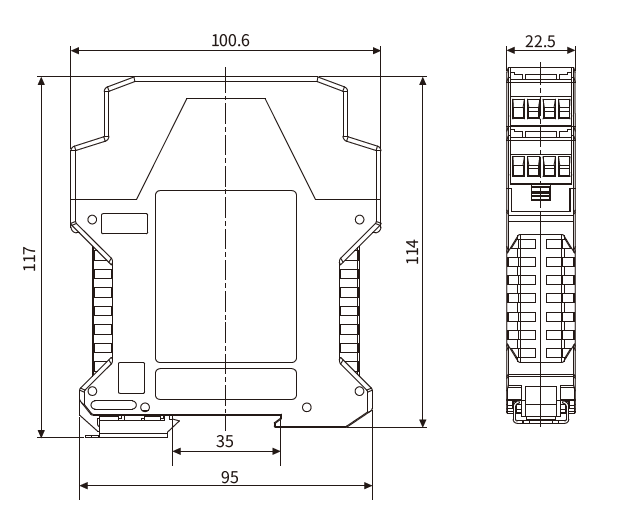

外形尺寸

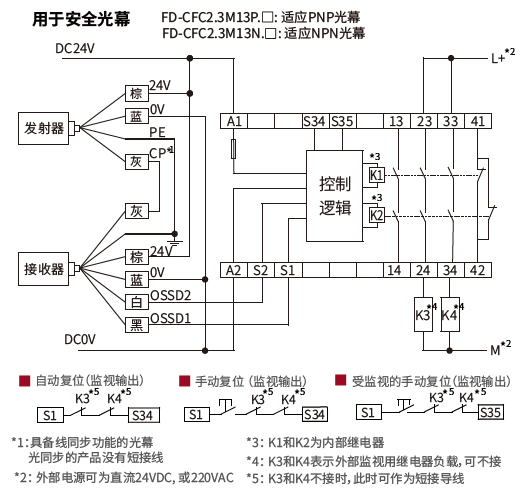

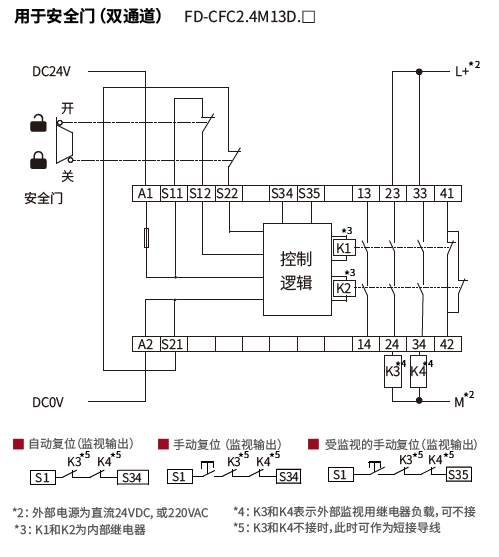

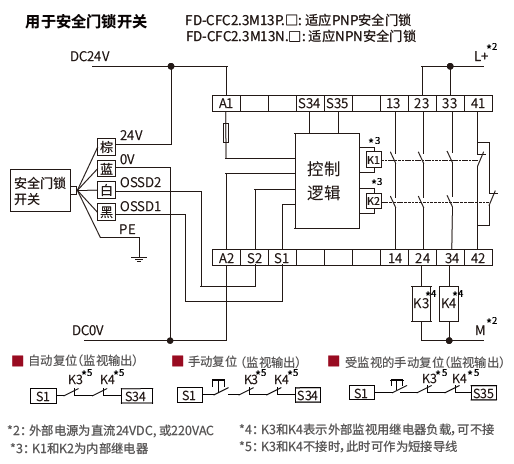

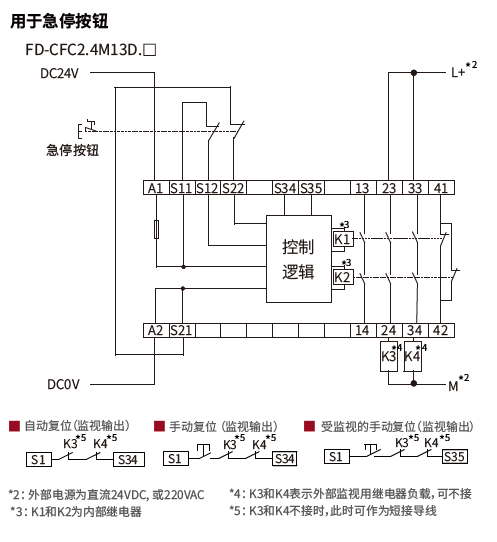

接线图
