PX10

PX10

PX10光纤色标传感器,可实现精准颜色测量,用于自动化控制。

如需详细产品选型,请联系我们 返回
功能及特点

单通道输出检测单色;四通道输出检测四组颜色

RGB三色光源,实现精准颜色测量

开关量输出

采用光强度方式检测

配合专用色标探头使用

基本参数
产品类型PX10.20:光纤式单通道输出,检测单色
PX10.21:光纤式四通道输出,检测四组颜色
配合色标探头PE-F19L60Z40使用
响应时间300μs(HSP) / 1ms (FINE)
光源RGB三色
检测方式光强度
电气参数
工作电压12…24VDC
功率消耗标准模式:最大300mW,最大电压24V
控制输出PNP/NPN集电极开路,最大40VDC(最大100mA)
剩余电压最大1V
延时功能断开延时计时器/开启延时计时器单次计时器
/开启延时计时器可选
输出选择LIGHT-ON/DARK-ON(开关选择)
显示指示器OLED中文数显
机械参数
尺寸详见尺寸图
环境条件
环境光照白炽灯:5000lux以下;阳光:10000lux以下
环境温度﹣10…+55℃(无冻结)
耐振动性10…55Hz,双振幅1.5mm,X Y Z各方向2小时

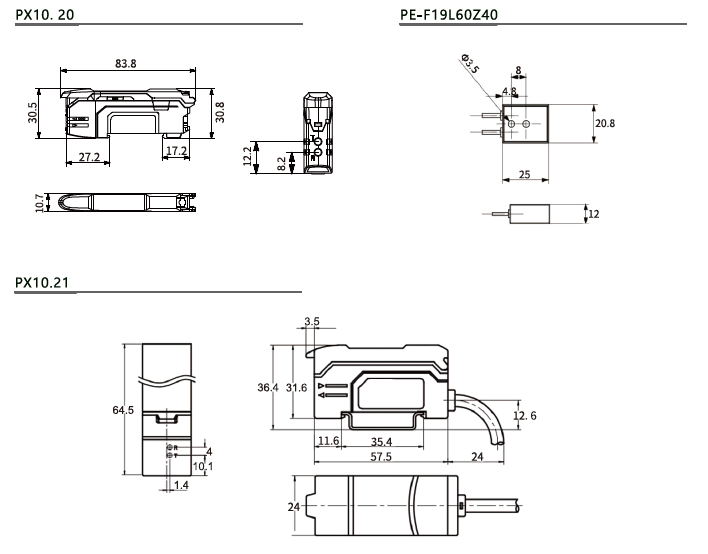

外形尺寸

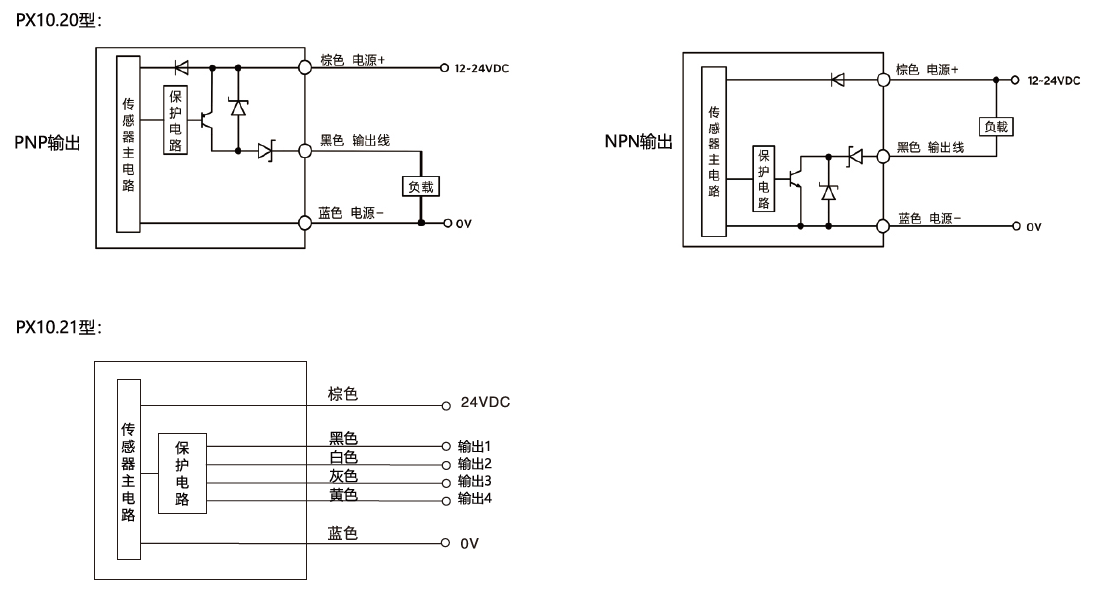

接线图
