PX02.02E

PX02.02E

PX02.02E色标传感器,可实现精准颜色测量,用于自动化控制。

如需详细产品选型,请联系我们 返回
功能及特点

RGB三色光源,实现精准颜色测量

检测距离12±3mm

开关量输出

响应时间最快可至30μs

带有显示功能

基本参数
产品类型色标型
检测距离12±3mm
响应时间30μs
光源RGB三色光
检测模式MARK、C、CI三种检测模式
检测方式反射型
电气参数
工作电压12…24VDC
消耗电流20mA以下
指示灯操作指示灯红色,单数位监控器,单数显4位数显示
输出控制负载电源电压DC26.4V以下,负载电流100mA以下,
漏电流10A 以下,集电极开路输出 (NPN/PNP
输出根据形式而不同) LIGHT- ON/DARK-ON
(短按MODE键后用UP/DOWN选择
输出残留电压残留电压1V以下(负裁电流小于10mA)
残留电压2V以下 (负载电流小于10~100mA)
输出方式PNP输出,NPN输出
机械参数
材质外壳:PBT;显示:聚酯合橡胶
镜头:聚酯合橡胶
环境条件
环境温度动作时:﹣25…+55℃
保存时:﹣40…+70℃(不结冰、结露)
环境湿度动作时:35…85%RH
保存时:35…95%RH(不结冰、结露)
防护等级IP67

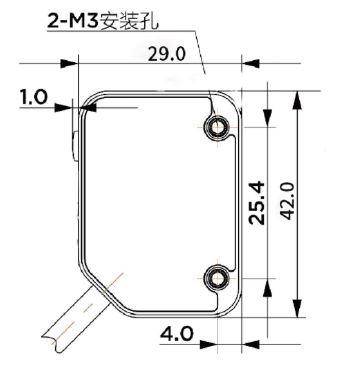

外形尺寸

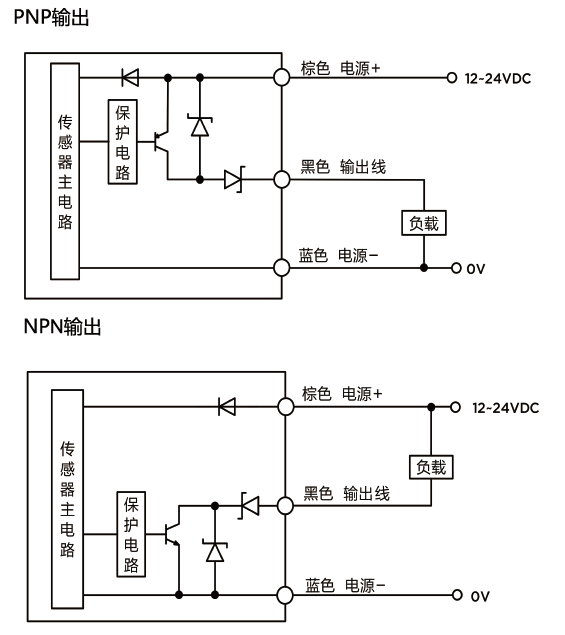

接线图
