PQ03E

PQ03E BGS限定距离反射型光电开关，很适合3C电子、半导体设备、小型包装机械与自动化装配线的狭窄位置检测，型号示例：PQ03E.41NS2Y.*

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

检测距离10...30mm、10...50mm

限定距离反射检测，有效屏蔽背景物体的干扰

可检测不透明、半透明物体

红外光光源，产品性价比极高

抗颜色干扰能力强

体积小巧，结构紧凑，便于狭窄位置安装

基本参数

检测距离背景抑制：10…30mm/10…50mm

响应时间≤3ms

光源红外光

应差距离不超过检测距离的10%

电气参数

工作电压12…24VDC±10%

消耗电流35mA以下

动作模式Light ON

控制输出PNP/NPN集电极开路输出

保护电路输出短路保护；电源反接保护

负荷电流≤50mA

外加电压≤30VDC

剩余电压≤1V（输入电流50mA时）

机械参数

延时功能OFF延迟时间可调，延迟时间0.1…2s

指示灯动作指示灯：红色LED

绝缘阻抗20MΩ以上（以500VDC为基准）

产品尺寸32.15×19.4×12.4mm (L×W×H)

材质外壳：ABS；透镜：亚克力

电缆线Φ3.5mm，3芯，长度2m

重量约70g

环境条件

耐电压1000VAC 50/60Hz，持续1分钟

耐振动10…55Hz（周期1分钟），振幅1.5mm，
XYZ各方向2小时

耐冲击500m/s²（50G）XYZ方向3次

环境温度工作：﹣20…+65℃（不可结露、结冰）
存储：﹣25…+70℃

环境湿度35%RH…85%RH

环境照度太阳光：11000lx以下；白炽灯：3000lux以下

防护等级IP64 / IP50

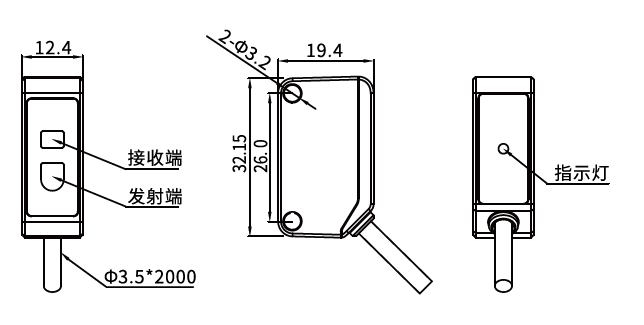

外形尺寸

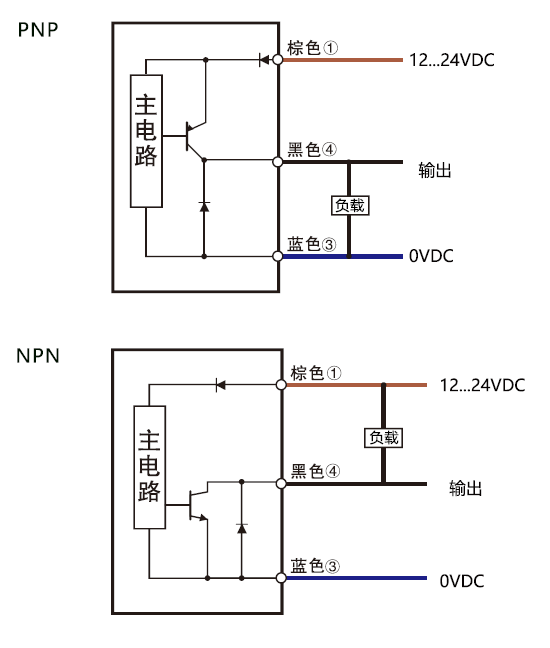

接线图
