FD-LDT5

FD-LDT5

FD-LDT5 经济型激光位移传感器专门用于高精度测量，量程小的场合.
型号示例：FD-LDT5.P8TS2.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

红色激光光源，三角测量原理

超高精度0.02%，超高重复精度0.005μm

小光点款和宽光电款可选

最快响应时间可达3.8μs

多种输出信号可选，开关量、模拟量、通讯输出

带距离显示

半透明、透明物体以及高反光等特殊被测物也可测量

适用3C、半导体、精密机械和机床等场景

基本参数
检测距离（中心位置）小光点型: 8mm/20mm/50mm/ 80mm/150mm
宽光点型：8mm/20mm/50mm/80mm/
150mm /400mm/600mm
测量范围小光点型: ±0.5mm/±3mm/±10mm/±18mm/±
40mm
宽光点型: ±0.5mm/±3mm/±10mm/±18mm /
±40mm / ±100mm / -350…+400mm
线性精度±0.05%F.S. (F.S.=1mm) / ±0.02%F.S. (F.S.=6mm)
/ ±0.02%F.S. (F.S.=20mm) / ±0.02%F.S.
(F.S.=36mm) / ±0.02%F.S. (F.S.=80mm) /
±0.05%F.S. (F.S.=200mm) / ±0.1%F.S.
(F.S.=750mm)
重复精度0.005μm / 0.02μm / 0.025μm / 0.1μm / 0.25μm
/ 2μm / 2μm
光斑尺寸小光点型: Φ20μm / Φ25μm / Φ50μm / Φ70μm /
Φ120μm
宽光点型: 25×350μm / 25×1400μm / 50×3000μm
/70×5000μm / 120×4000μm / 290×9000μm
/350×120000μm
光源红色半导体激光2类，最大输出：1mW，
发光光束波长：655nm
采样周期3.8 / 10 / 20 / 50 / 100 / 200 / 500 / 1000μs
电气参数
电源电压12…24V DC±10%
开关量输入测量值保持/峰值保持/峰峰值保持/谷值保持/平均值保
持/触发上传/激光开关
编码器输入差分编码
模拟量输出电流4...20mA；电压0…10V
开关量输出支持PNP/NPN切换，支持NO/NC切换
RS4229.6k...256kbps
Ethernet1个100Base-TX 以太网接口
保护电路逆反接保护
机械参数
指示灯LASER指示灯：RGB三色灯（量程范围内亮灯ON）
电缆电源线（M18 16针-散线），网络通讯线电缆线
（M12 4针-RJ45插头），标配2米，可选5米、10米
材料外壳：铝合金；发射/接收透镜：玻璃
环境条件
使用环境温度﹣10℃...﹢50℃/35...85%RH（无冻结）
存储环境温度﹣20℃...﹢60℃/35...85%RH（无冻结）
使用环境照度太阳光10000lx以下，白炽灯3000lx以下
抗振动性10...55Hz 双振幅 1.5mm，X、Y、Z 各方向2小时
耐冲击性约50G(500m/s²），X、Y、Z 各方向3次
防护等级IP67

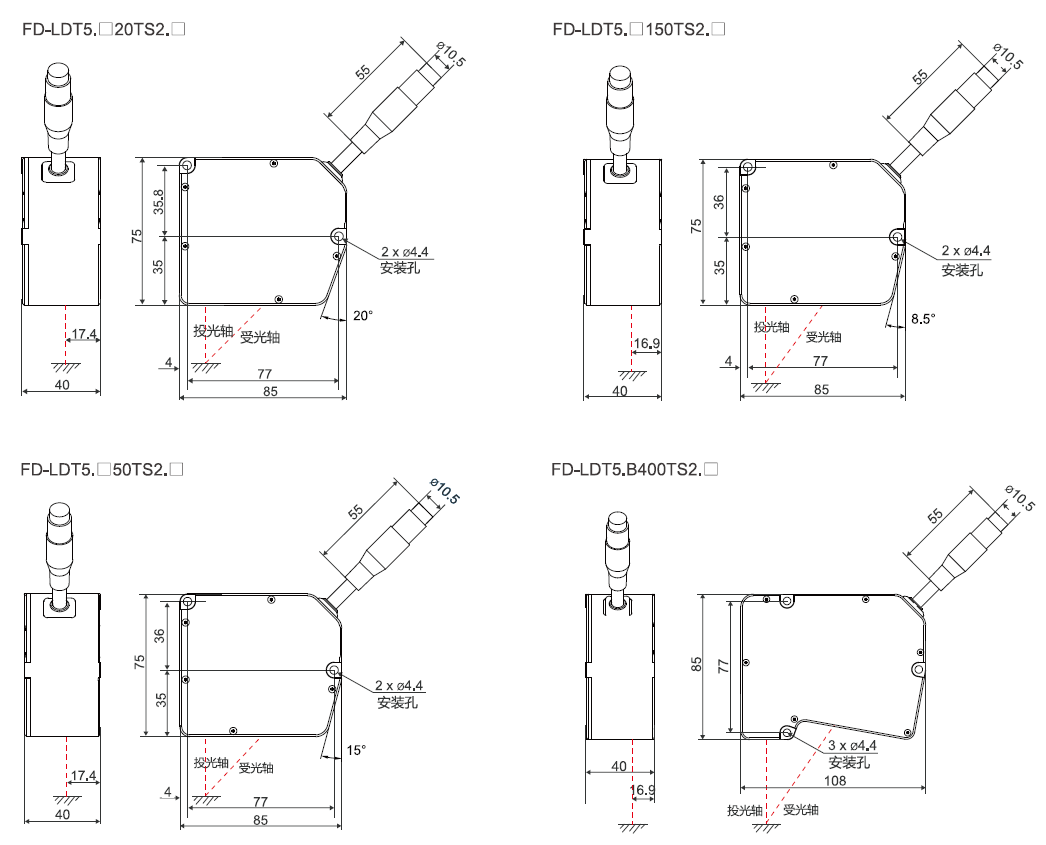

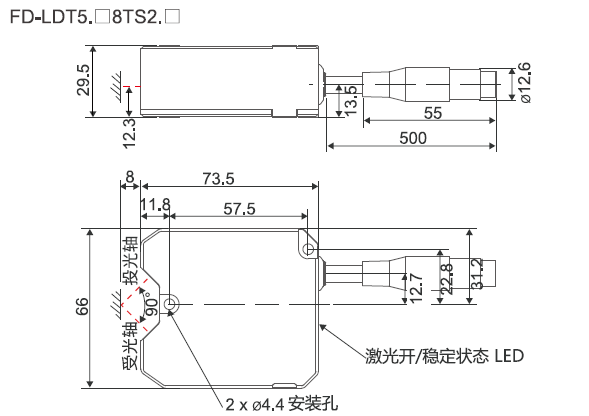

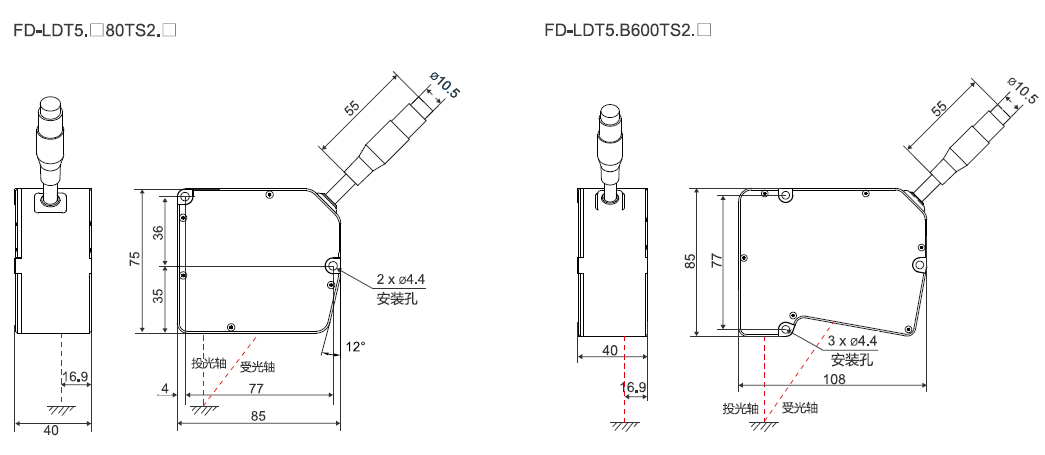

外形尺寸

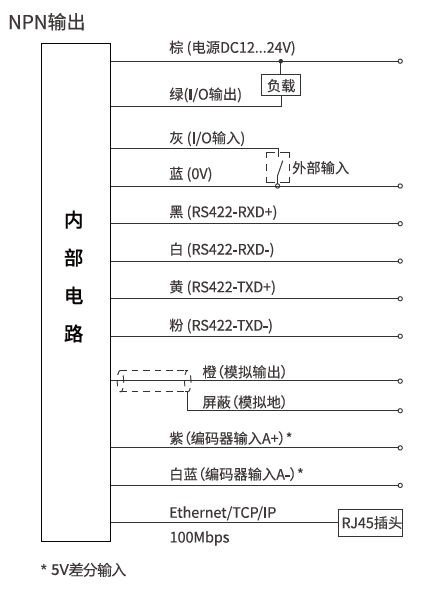

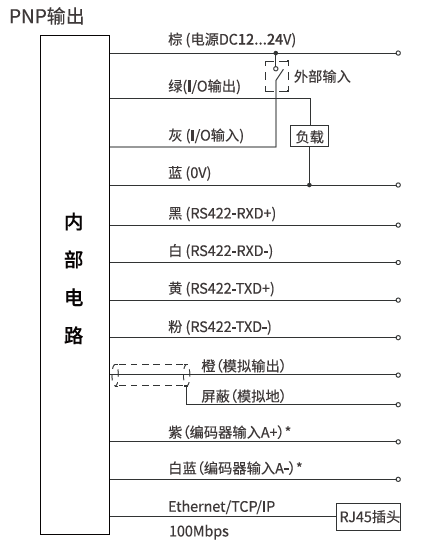

接线图
