FD-L150H

FD-L150H

FD-L150H型激光测距适用被测物和被测环境温度比较高的恶劣工况的距离测量。
型号示例：FD-L150H-C1P2.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

特殊设计的冷却腔能适应恶劣的工作环境

测量范围广，自然物体表面距离可达30m，加反光板可达150m

使用可见激光束，易于瞄准被测物

工作电压范围大，可从10V...30V范围内变动

实时显示当前测量距离值

能实时监测到传感器内部的工作温度

开关量输出和模拟量输出可编程

报警距离范围可设定

基本参数
测量范围0.1…150m
测量精度±2mm，超过30m时，±3mm
分辨率0.1mm
重复精度0.5mm
测量时间0.24…6s，测量建立或自动测量方式DT命令时
0.1s (10Hz），白色表面DW命令
20ms（50Hz)，白色表面DX命令(只用于50Hz传感器）
激光等级class 2
测量激光波长650nm（红色），发散角0.6mrad，功率≤1mW
激光发散角0.6mrad
激光角度误差＜1°
电气参数
供电电压10…30VDC
功耗待机时＜0.4W，测量时＜1.5W，
加热激活时＜24W（只有加热型）
数据接口RS232 / RS422可选
内部测温功能带PT100测温接口
开关量输出可编程
模拟量输出4…20mA
机械参数
外壳材料铝壳
连接器12芯M12连接器和3芯M8连接器
外形尺寸296×225×190mm（L×W×H）
重量8.8Kg
环境条件
工作温度﹣10…+120℃（超过50℃使用水冷）
存储温度﹣20…+70℃
冷却参数气冷+空气吹扫；水冷+空气吹扫
气压5…15PSI；流量：28…140L/min
水压5…10PSI；流量：0.2…0.3L/min
防护等级IP67

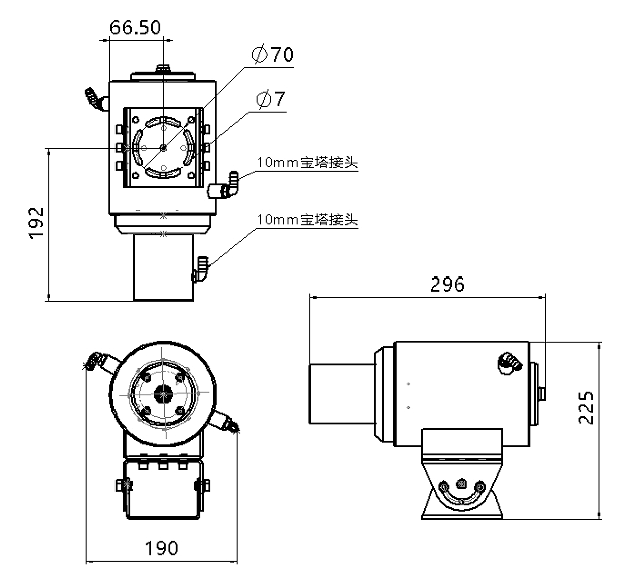

外形尺寸

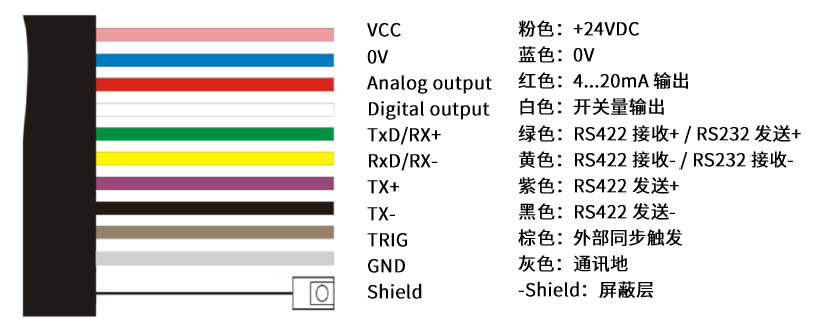

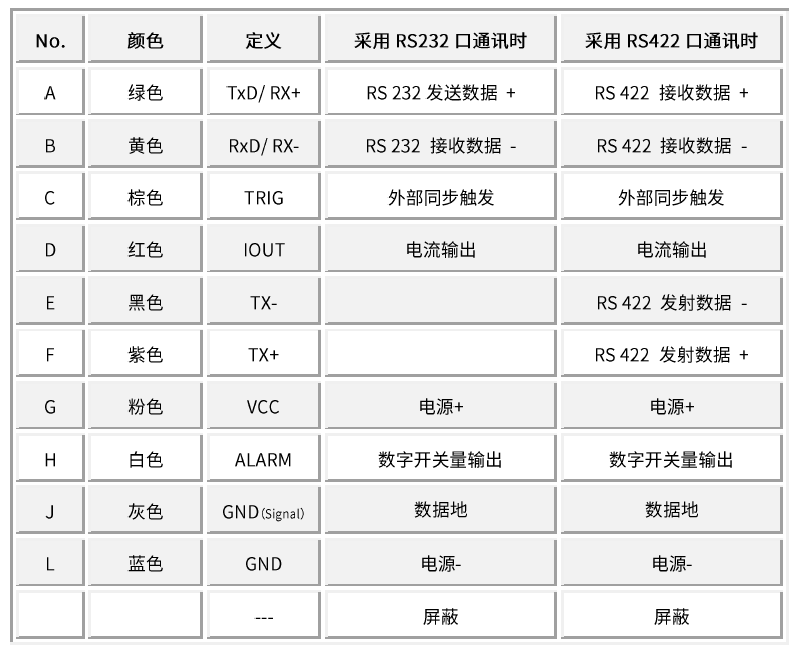

接线图
