FD-LEA

FD-LEA

FD-LEA激光测距，体积小巧，测量距离最远可达10m，响应时间可达30ms，可广泛用于自动化产线、物流输送、设备避障等。
型号示例：FD-LEA04AS2.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

TOF激光测量原理

2.5m,4m,10m量程可选

开关量输出，模拟量输出，485通讯型可选

红色激光光源

带距离显示和参数设定按键

全金属外壳，具备良好防护

基本参数
测量范围50…2500mm；50…4000mm；100…10000mm
测量精度≤5m：30mm；≤10m：50mm
重复精度≤4m：5mm；≤5m：10mm；≤10m：30mm
分辨率≤4m：3mm；≤10m：1mm
反应时间≤4m: 33ms/66ms可切换；≤10m: 10/25/50/100Hz
光源红色激光
光源功率＜1W
电气参数
电源电压10…30V DC
开关量输出PNP / NPN可设置 (FD-LEA10TS2.□为2路推挽输出)
模拟量输出0…5V，0…10V，4…20mA (不同型号输出信号不同)
通讯方式RS485（仅FD-LEA*CS2.□型具有485输出)
短路保护配备（自动恢复型）
机械参数
电缆电缆2m，线缆长度可定制
材料外壳：压铸锌；窗口：玻璃
重量约35g（不含电缆）；约85g（含电缆）
环境条件
使用环境温度﹣10…+50℃/ ﹣20…+50℃ （注意不可结露、结冰）
存储温度﹣20…+60℃ / ﹣40…+70℃
使用环境湿度35%...85%RH（无凝结）
使用环境照度白炽灯：3000lux 以下 / 8000lux 以下
外壳防护IP67
耐电压650V/AC 50Hz/60Hz 60s
绝缘电阻≥50MΩ（500VDC）
耐振动频率10...50Hz，双振幅15mm，XYZ各方向2小时
（非通电时）
耐冲击加速度500m/s²（约50G），XYZ各方向3次（非通电时）
防护等级IP67

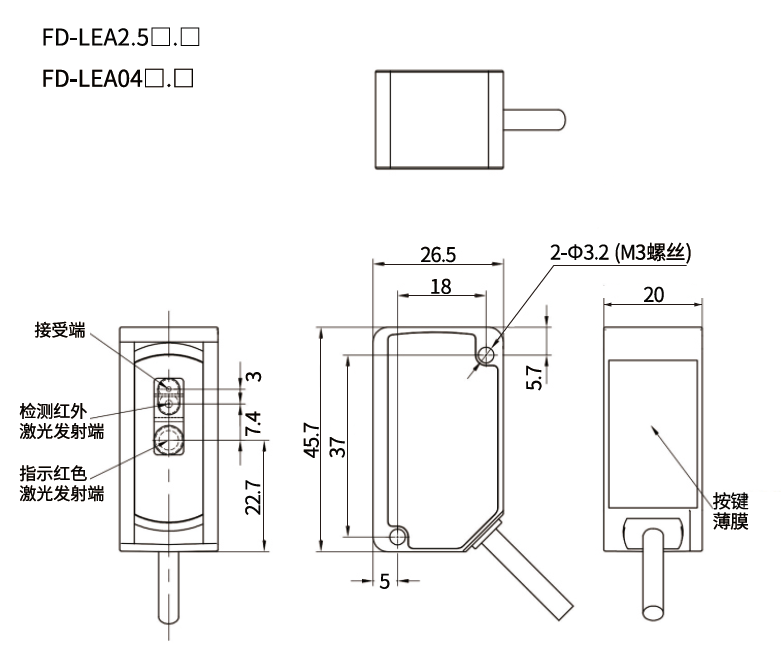

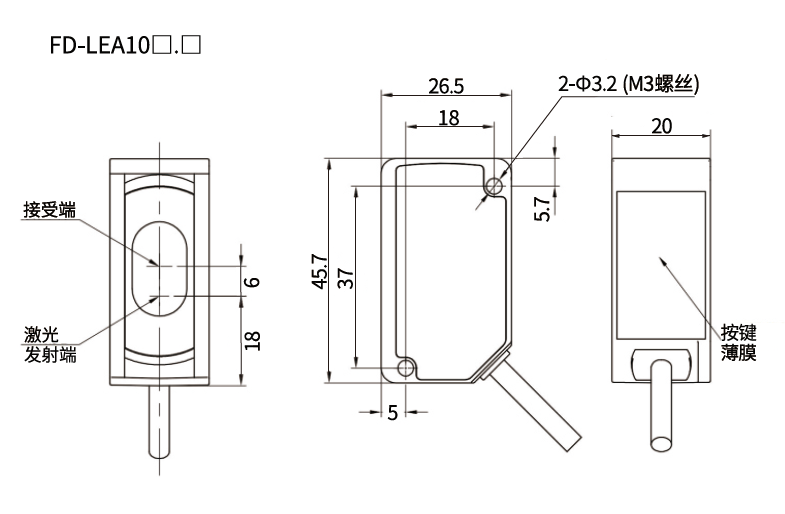

外形尺寸

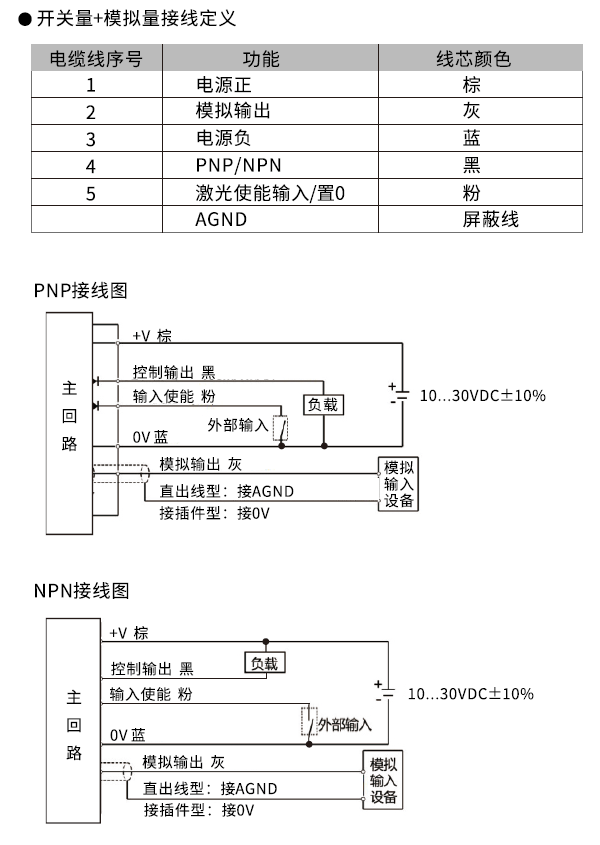

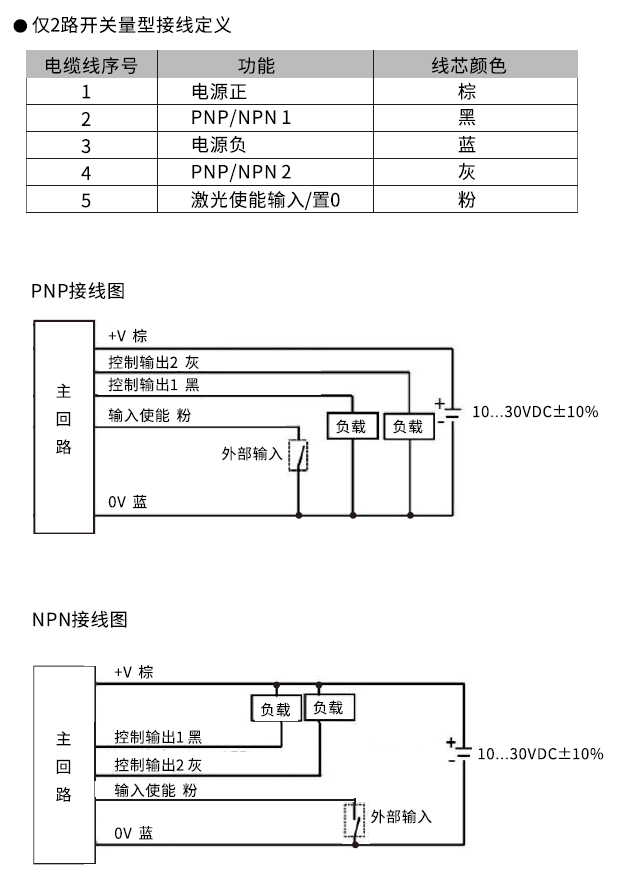

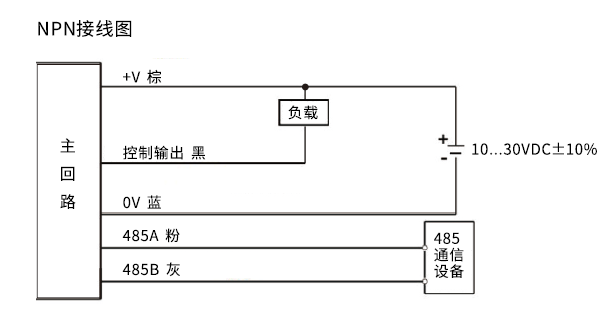

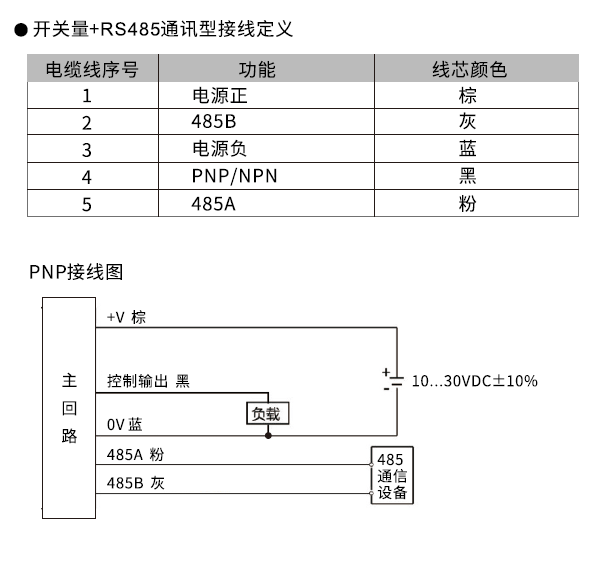

接线图
