FD-EHD

FD-EHD

FD-EHD悬臂梁式重力传感器，主要应用对象为汽车衡、平台秤、配料秤及各种专用衡器等。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

额定载荷为0.3...25T可选

灵敏度2.0±0.002mV/V

精度等级为C2/C3

额定励磁电压10...12VDC

输入阻抗400±20Ω

输出阻抗352±3Ω

绝缘电阻≥5000MΩ


基本参数
额定载荷0.3,0.5,1,2,3,5,7.5,8,10,15,20,25T
精度等级C2/C3
额定输出2.0±0.002mV/V
线性误差±0.03%F.S
滞后误差±0.03%F.S
蠕变（30 分钟）±0.02%F.S
零点温度影响±0.015%F.S/10℃
灵敏度温度影响±0.015%F.S/10℃
安全负载150%F.S
破坏负载200%F.S
电气参数
额定励磁电压10…12VDC
输入阻抗400±20Ω
输出阻抗352±3Ω
绝缘电阻≥5000MΩ
机械参数
材料合金钢/不锈钢
电缆0.3…2T: 2.6m；3T: 3.5m；5T: 5.2m；10T: 7m
15…25T: 12m
环境条件
额定温度﹣10…+40℃
工作温度﹣30…+70℃
防护等级0.3…0.5T: IP66 ；1…25T: IP67

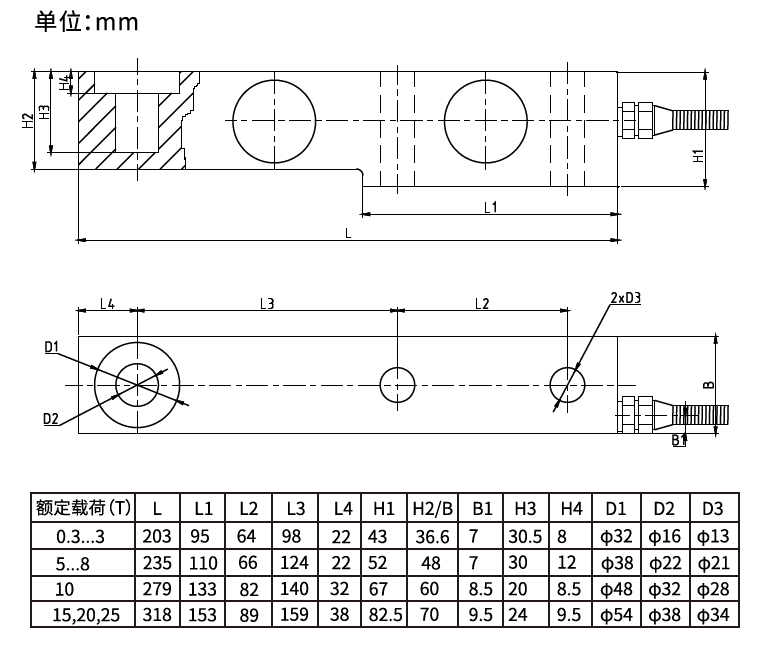

外形尺寸




接线图
