FD-CM5

FD-CM5

FD-CM5区域防护型系列,光幕用于机械加工设备、危险工作区域,防止机械设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害,保护人身和设备安全。

如需详细产品选型,请联系我们 返回
功能及特点

单对光栅多面防护

光轴间距可选10mm,20mm,40mm

对射距离远,单面最远可达30m以上

双回路自检输出设计,安全性高

线同步技术,抗电磁干扰和光干扰能力强

抗震结构及铝合金外壳,抗震性好

多种安装支架可选,适合多种安装环境

基本参数
光幕形式对射式
保护距离0.1...5m、0.1...10m、0.1…20m、0.1...30m
保护高度300.…1740mm(20mm光轴间距)
光轴间距10mm、20mm、40mm
分辨率20mm、 30mm、50mm
光轴数量10mm 间距: 32、 36 … 176
响应时间<10ms
发射与接收间最大安装偏差±10°
防护电路过压保护、 过流保护、 接反保护
同步方式线同步
信号指示绿色LED指示灯
绝缘电阻>100MΩ
发射光源红外,940nm
截面尺寸99.6*75mm
抗光干扰10000Lux(入射角>2.5°)
抗振动频率10...55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
电气参数
供电电压10...30VDC
输出类型PNP,NPN
电压降≤2.0V
输出电流≤100mA
功耗<5W
残余电流≤100μA
机械参数
外壳材料铝合金
环境条件
工作温度﹣10…+55℃
工作湿度<85%RH(20℃时)
保存温度﹣30…+70℃
防护级别IP65

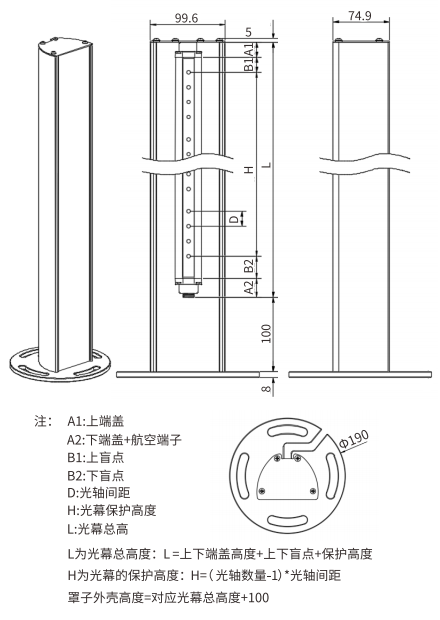

外形尺寸

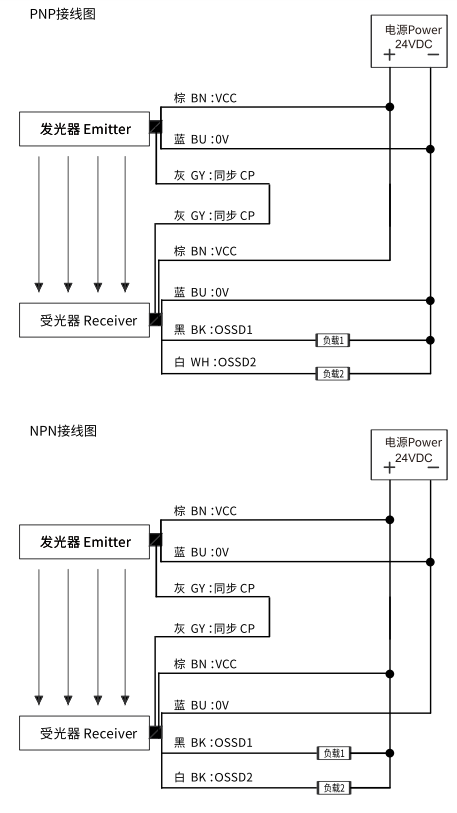

接线图




样本
使用手册
CAD/CAE
资质证书
