FD-CM4

FD-CM4

FD-CM4四级安全型系列,光幕用于机械加工设备、危险工作区域,防止机械设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害,保护人身和设备安全。

如需详细产品选型,请联系我们 返回
功能及特点

按照IEC61496四级标准设计

光轴间距可选10mm,20mm,40mm

采用MCU冗余设计,具备自检交叉互检功能,安全性更高

宽电压供电,工作电压24VDC±20%

线同步技术,抗电磁干扰能力强

独立冗余双回路输出,防止单个回路失效引起隐患

内部独立双电源供电

基本参数
光幕形式对射式
保护距离0.1...5m、0.1...10m
保护高度140.….1420mm(20mm光轴间距)
光轴间距10mm、20mm、40mm
分辨率20mm、 30mm、50mm
光轴数量10mm 间距: 16、 20 … 160
响应时间0.4ms+(N * 0.1)ms,N为光轴数
发射与接收间最大安装偏差±10°
防护电路过压保护、 过流保护、 接反保护
同步方式线同步
信号指示绿色LED指示灯
绝缘电阻>100MΩ
发射光源红外,940nm
截面尺寸35*53mm
抗光干扰10000Lux(入射角>2.5°)
抗振动频率10...55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
电气参数
供电电压24VDC±20%
输出类型PNP,NPN
电压降≤2.0V
输出电流≤100mA
功耗<5W
残余电流≤100μA
机械参数
外壳材料铝合金
环境条件
工作温度﹣10…+55℃
工作湿度<85%RH(20℃时)
保存温度﹣30…+70℃
防护级别IP65
安全等级Type4

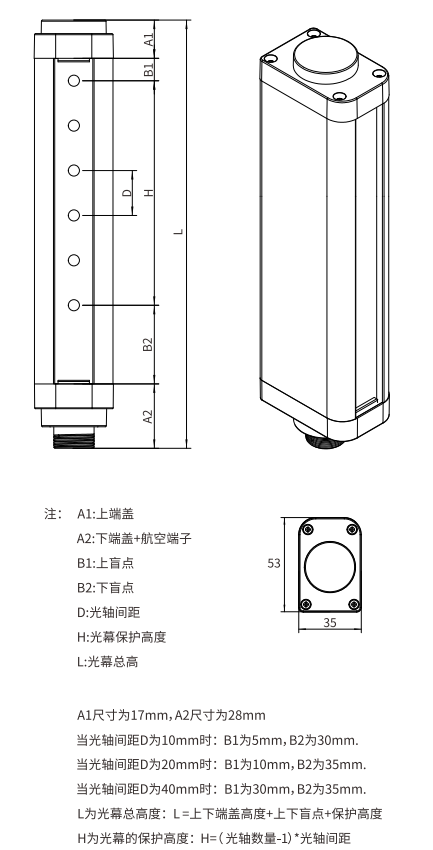

外形尺寸

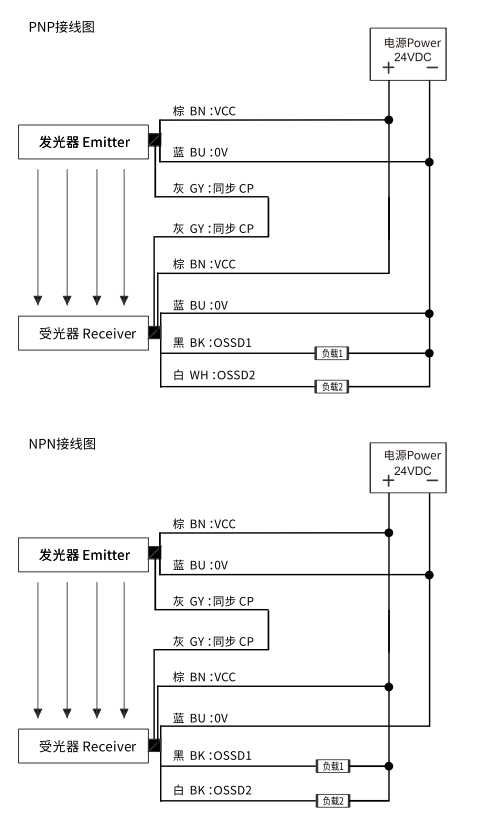

接线图




样本
使用手册
CAD/CAE
资质证书
