FD-CM3

FD-CM3无盲区系列，光幕用于机械加工设备、危险工作区域，防止机械设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害，保护人身和设备安全。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

无盲区安全光幕

光轴间距可选10mm，20mm

采用自检交叉互检设计，安全性更高

线同步技术，可有效避免外界红外光干扰

独立冗余双回路输出

监视、复位功能可选

基本参数

光幕形式对射式

保护距离0.1...2m、0.1...5m

保护高度150...1590mm(10mm光轴间距)

光轴间距10mm、20mm

分辨率15mm、 25mm

光轴数量10mm 间距： 16、 20、 24 … 160

响应时间0.4ms+(N * 0.1)ms,N为光轴数

发射与接收间最大安装偏差±10°

防护电路过压保护、过流保护、接反保护

同步方式线同步

信号指示绿色LED指示灯

绝缘电阻＞100MΩ

发射光源红外，940nm

截面尺寸30*28mm

抗振动频率10…55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次

电气参数

供电电压24VDC±20%

输出类型PNP，NPN

电压降≤2.0V

输出电流≤100mA

功耗<5W

残余电流≤100μA

机械参数

外壳材料铝合金

环境条件

工作温度﹣10…+55℃

工作湿度<85%RH(20℃时)

保存温度﹣30…+70℃

防护级别IP65

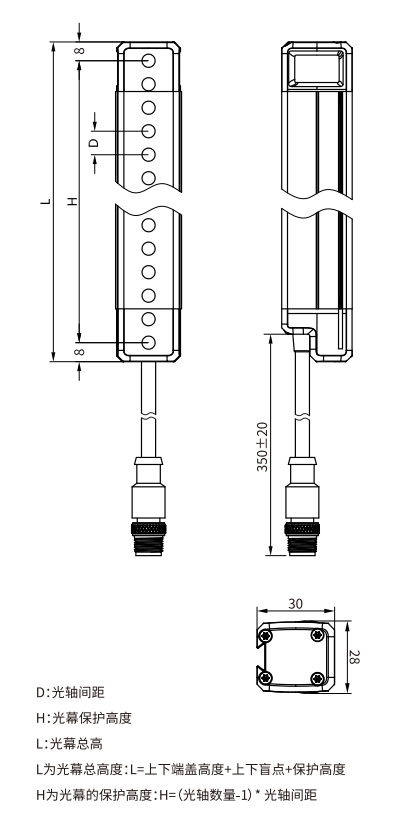

外形尺寸

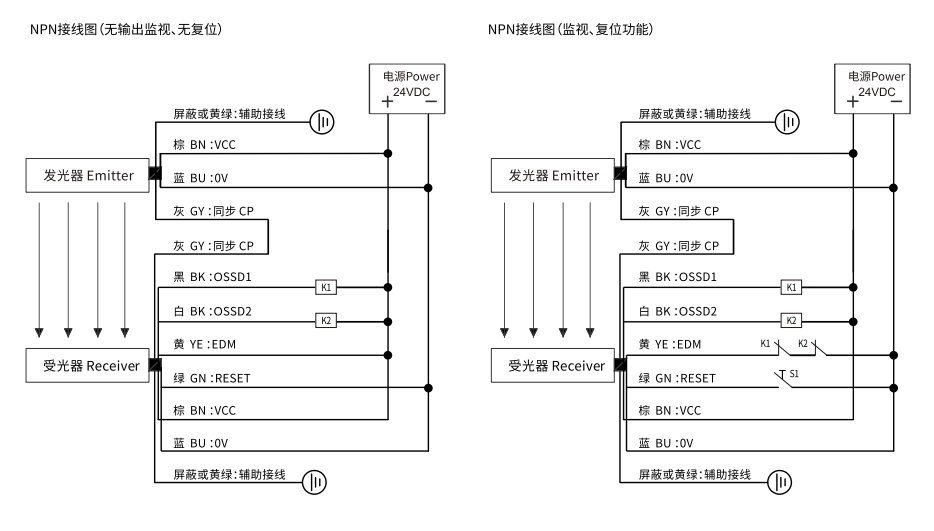

接线图



样本

使用手册

CAD/CAE

资质证书
