首页 > 产品 > 传感器 > 安全产品 > 光幕 > FD-CM2
产品
FD-CM2

FD-CM2

FD-CM2防水型系列，光幕用于机械加工设备、危险工作区域，防止机械 设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害，保护人身和设备安全。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

防水等级达到IP68，可在水下正常工作

光轴间距可选10mm，20mm，40mm

双回路自检输出设计，可靠性高

抗光干扰和电磁干扰能力强，线同步技术

响应时间短，最快响应时间小于1ms

多种安装支架可选，适用更多安装环境

基本参数
光幕形式对射式
保护距离0.1...0.5m、0.1...2m、0.1...4m
保护高度100…1420mm(20mm光轴间距)
光轴间距10mm、20mm、40mm
分辨率20mm、 30mm、 50mm
光轴数量20mm间距 ： 4、 6、 8 …72
响应时间0.4ms+(N * 0.1)ms,N为光轴数
发射与接收间最大安装偏差±10°
防护电路过压保护、 过流保护、 接反保护
同步方式线同步
信号指示绿色LED指示灯
绝缘电阻＞100MΩ
发射光源红外，940nm
截面尺寸φ46mm
电气参数
供电电压10V...30VDC
输出类型PNP，NPN
电压降≤2.0V
输出电流≤100mA
功耗<5W
残余电流≤100μA
机械参数
外壳材料铝合金+PMMA
环境条件
工作温度﹣10…+55℃
工作湿度<85%RH(20℃时)
保存温度﹣30…+60℃
防护级别IP68

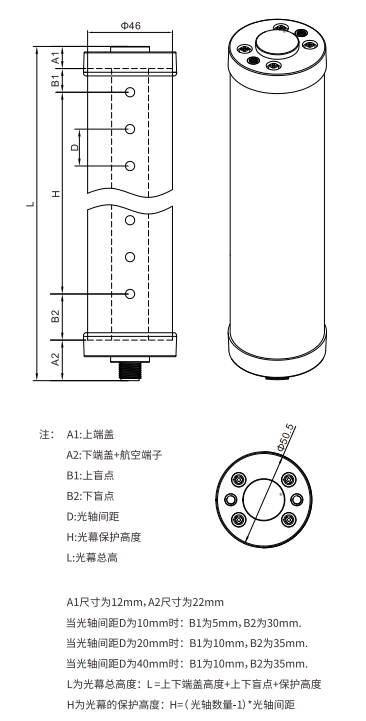

外形尺寸

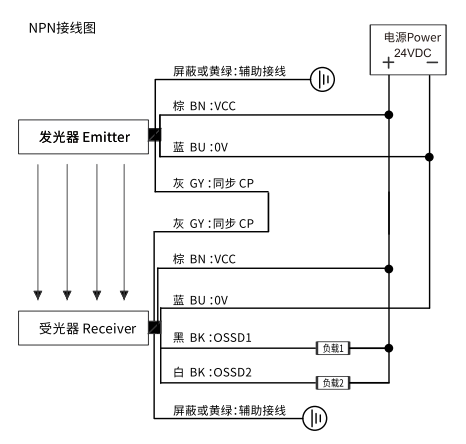

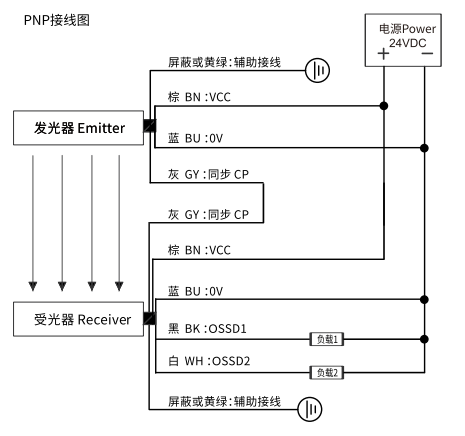

接线图
