FD100.20-38X40

FD100.20-38X40绝对值型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

绝对值型实心轴编码器

很小的外形尺寸，外径尺寸为38mm，适应于狭窄的安装空间

并行输出信号，最大可达8位

信号输出方式PNP或NPN可选

采用塑料码盘，可具有更好的温度扩展性

短路保护

基本参数

外径38mm

轴套直径6mm

最高转速3000转

最大轴负载轴向/径向：30N/20N

启动转矩＜1Ncm

转动惯量＜30gcm2

电气参数

电源电压10…30VDC

输出信号PNP或NPN

输出形式集电极开路输出

输出代码格雷码

工作电流30mA

最大分辨率8位（256）

输出频率30KHz

计数方向默认型号为正转时计数值增加（从轴侧看顺时针方向为
正转），如需反转时增加，请订货时说明

电气接口电缆连接：13×0.08mm²

机械参数

法兰类型夹紧法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约150g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣20…+75℃

储存温度﹣25…+85℃

防护等级IP50

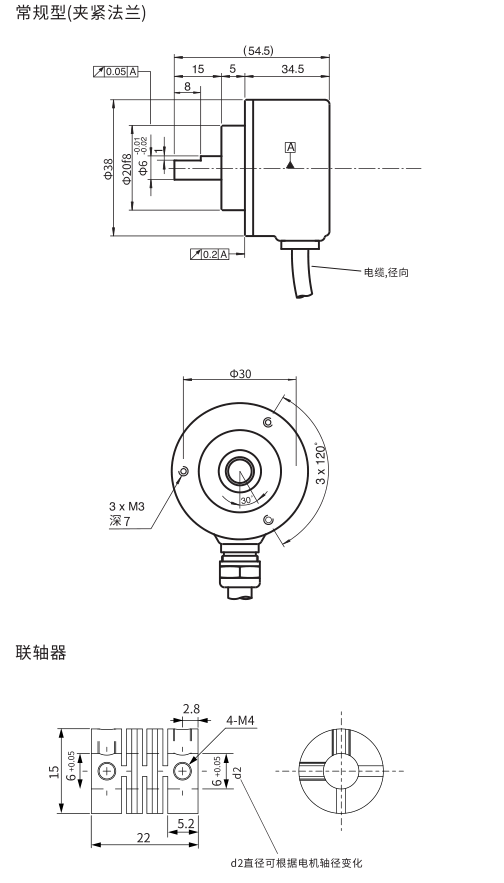

外形尺寸

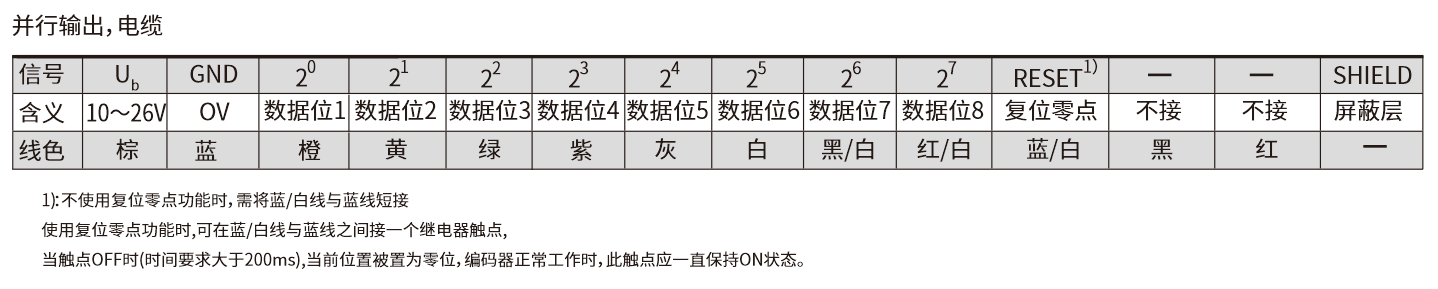

接线图
