工况现状

在钢帘线生产过程中，辊筒抽丝工位需实时监控线材剩余量。当前采用人工巡检方式，存在以下痛点：

1、更换滞后：当辊筒线材剩余量接近最低阈值（通常为最后3-5圈）时，操作人员难以及时响应，易出现空转停机问题。

2、效率损失：人工巡检间隔周期长，产线需暂停等待换辊，影响连续生产节奏。

3、安全隐患：突发性断料可能导致设备异常磨损或工艺波动。

设计要求

⑴ 安装设备时，在确保不占用其他工作空间的同时，尽量距离被测面近一些。

⑵ 提供给现场操作人员醒目的报警提示。

系统说明

该系统由钢丝绳缺线报警系统和安装支架组成，钢丝绳缺线报警系统检测到辊筒表面一定范围内一直没有钢丝绳，通过信号处理然后给声光报警器发送信号后触发警报，提醒现场人员更换辊筒。

系统优点

● 采用支架式安装，安装简单

● 检测精度高

● 增加声光报警系统，辊筒丝量快耗尽时可及时提醒工作人员更换

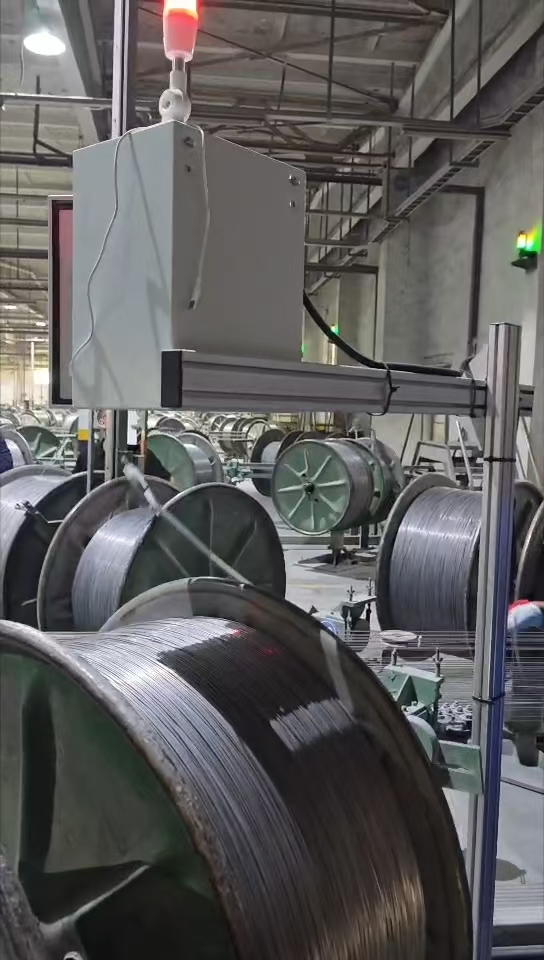

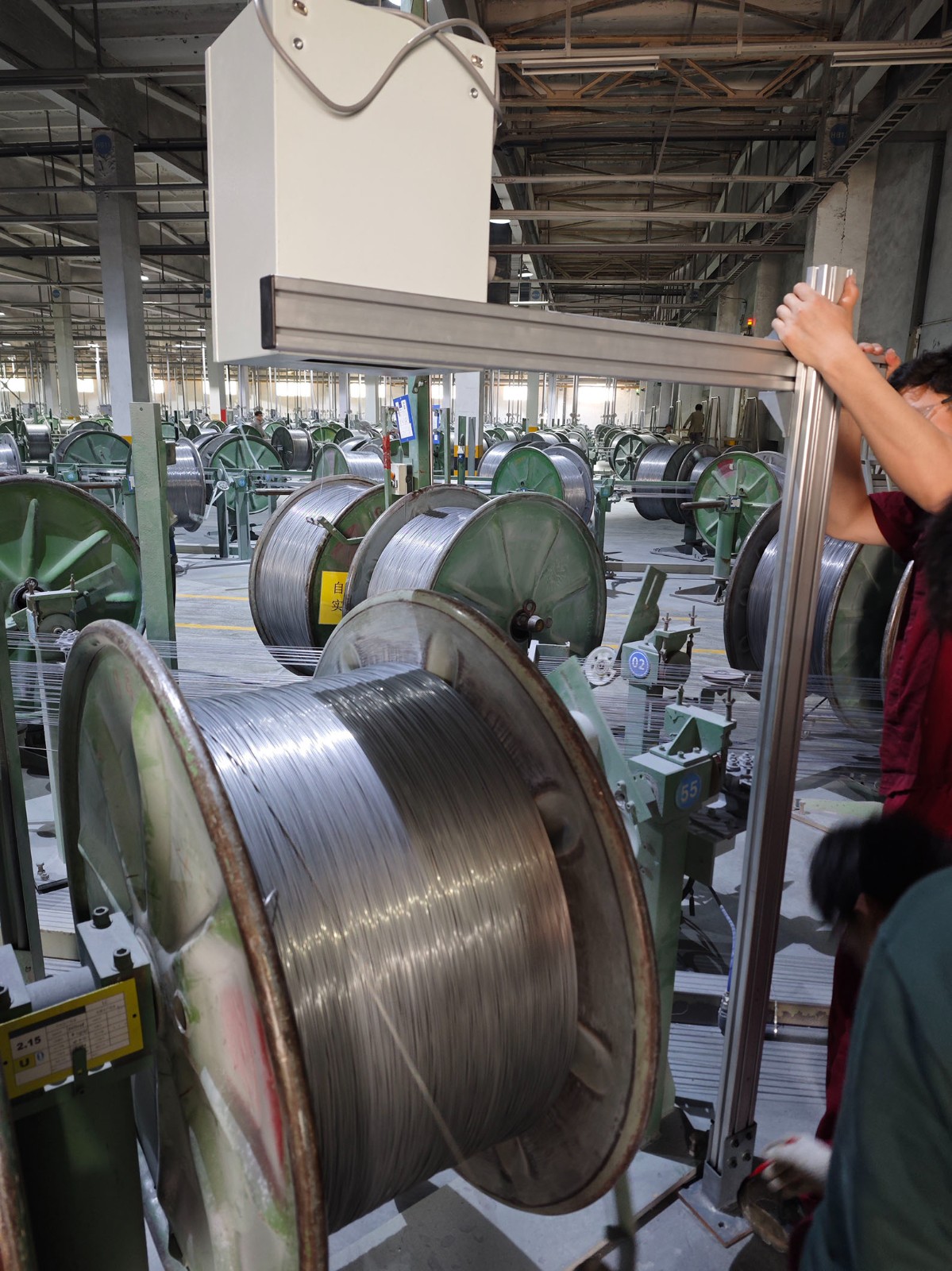

系统方案

选择现场合适位置安装支架、钢丝线料空检测报警系统。安装位置原则：

● 钢丝线料空检测报警系统尽可能垂直于被测面，而且需要避开绕线器；

● 支架安装在滚筒旋转半径以外，防止更换辊筒时碰到支架，底座用膨胀螺栓固定；

● 不占用其他工作空间；

● 安装距离/高度不小于被测面400mm。
